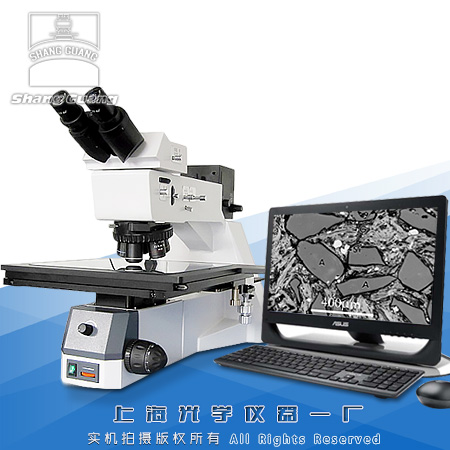

正置(明暗場)芯片檢查顯微鏡廣泛的應用于透明，半透明或不透明物質，比如金屬陶瓷、電子芯片、印刷電路、LCD基板、薄膜、纖維、顆粒狀物體、鍍層等材料表面的結構、痕跡，都能有很好的成像效果。
一、8XB-PC正置(明暗場)芯片檢查顯微鏡參數
光學系統 | 無限遠光學校正系統 | ||||||
觀察方法 | 目鏡筒 | 三目鏡筒/標準C口 | |||||
光學方式 | 透射、返射、偏光、明場、暗場、 | ||||||
目鏡參數 | 倍率 | 10X（標） | |||||
視場范圍（mm） | 25mm | ||||||
物鏡參數 | 倍率 | 5X | 10X | 20X | 40X(選) | 50X | 100X(選) |
數值孔徑NA | 0.1 | 0.25 | 0.40 | 0.60 | 0.55 | 0.80 | |
工作距離（mm） | 29.4 | 16 | 10.6 | 5.4 | 5.1 | 3 | |
物鏡轉換 | 五孔轉換器 | ||||||
載物工作臺 | 1.雙層移動平臺 2.工作臺尺寸：311mm*352mm 3.移動范圍：250mm×250mm | ||||||
調焦范圍 | 調焦：粗微動同軸，范圍36mm，微動0.002mm | ||||||
照明裝置 | 垂直照明，帶孔徑光欄和視場光欄 鹵素燈12V/100W，AC85V-230V亮度可調節 | ||||||
成像分析系統 | 標準成像配置參數： 1.適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊 2.攝像機：高速USB2.0接口，可達480Mb/s 靈敏度：1V/lux-sec(550nm) 像素點尺寸：2.2μm x2.2μm 白平衡：自動/手動 一鍵白平衡， 幀率：40fps 圖象采集分辨率格式：支持8種格式 最大采集分辨率2048×1536 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能 基本圖像軟件參數： 1.拍攝圖片上加定倍標尺 2.圖片可加文字功能 3.圖像與標尺及文字合成并保存 | ||||||
外型尺寸 | |||||||
重量 | 25kg | ||||||
二、成套性
1 | 顯微鏡主體：1臺 | 4 | 無限遠長工作距離明暗場物鏡5X、10X、20X、50X:各1只 |
2 | 目鏡筒：1只 | 5 | YH-3001攝像機：1套 |
3 | 0.5倍適配鏡：1只 | 6 | 隨機文件：1套 |
三、選購件
1 | 目鏡:12.5X、10X測微鏡、測微尺(格值：0.01mm) | 3 | 數碼適配鏡、數碼相機 |
2 | 無限遠長工作距離明暗場物鏡：40X、100X(干) | 4 | 專業研究級圖 |
