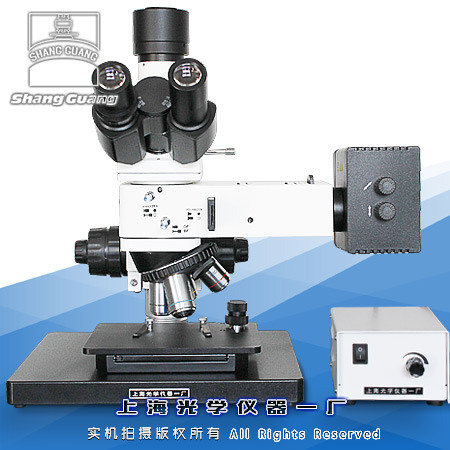

102XB工業金相顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為高級金相顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測
一、102XB金相顯微鏡參數
光學系統 | 無限遠光學校正系統 | ||||||
觀察方法 | 目鏡筒 | 三目鏡筒/標準C口 | |||||
光學方式 | 透射、反射、偏光、暗場 | ||||||
目鏡參數 | 倍率 | 10X（標） | 16X（選） | ||||
視場范圍 | 25 | 11 | |||||
長距明暗場物鏡 | 倍率 | 5X | 10X | 20X | 40X | 50X | 100X(選) |
數值孔徑NA | 0.10 | 0.25 | 0.40 | 0.60 | 0.55 | 0.8 | |
工作距離 | 29.4 | 16 | 10.6 | 5.4 | 5.1 | 3 | |
物鏡轉換 | 五孔轉換器 | ||||||
載物工作臺 | 1.雙層移動平臺 2.臺平臺尺寸：192×141mm 3.移動范圍：50×40mm | ||||||
調焦機構 | 調焦粗、微動同軸調焦； 采用齒輪齒條傳動機構，微動格值0.002 mm | ||||||
照明裝置 | 帶孔徑光欄和視場光欄，鹵素?zé)?span>12V/50W, AC85V-230V，亮度可調節 | ||||||
偏光裝置 | 檢偏鏡可360度轉動，起偏鏡、 檢偏鏡均可移出光路 | ||||||
外型尺寸 | |||||||
重量 | |||||||
二、成套性
1 | 顯微鏡主體：1臺 | 7 | 燈泡12V50W：2只 |
2 | 三目鏡筒：1只 | 8 | 濾色片（黃、綠、淡藍）：各1片 |
3 | 10X目鏡：1對 | 9 | 玻璃載物片：1片 |
4 | 長距離明暗場物鏡5X、10X、20X、40X：各1只 | 10 | 隨機軟件件：1套 |
5 | 偏光裝置：1套 | ||
三、選購件
1 | 測微目鏡 | 5 | 專業研究級圖像分析軟件 |
2 | 長距明暗場金相物鏡:50×、80×、100×(干) | 6 | 計算機 |
3 | 500萬或900萬數碼攝像機 | 7 | 精密載物臺:X-Y行程25mm×25mm,移動精度＜5um,數顯手輪最小值:0.1um,360°旋轉盤 |
4 | 數碼適配鏡、數碼相機 |
