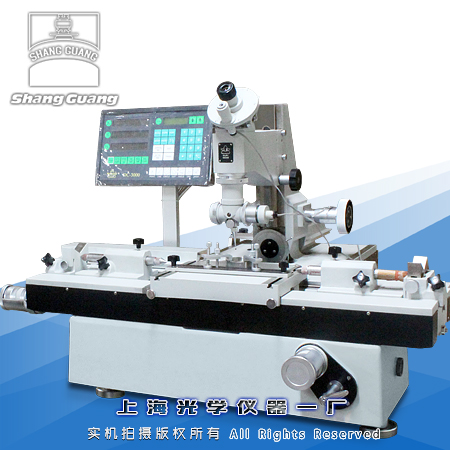

19JPC屬于微機型萬能工具顯微鏡是應用計算機輔助測量的新一代萬能工具顯微鏡，能解決各種復雜的二維測量問題。傳統的萬工顯對于視場中不能直接觀測到的幾何元素，如圓心、中點、交點、中心線及其相互距離，夾角等等都很難進行測量， 而在19JPC儀器上均能迎刃而解。該儀器...
一、萬能工具顯微鏡 19JPC參數
光學系統 | 有限遠光學系統 | |||
觀察方法 | 目鏡筒 | 三目鏡筒/標準C口 | ||
光學方式 | 反射光照明 | |||
物鏡放大倍數標志值 | 1x | 3x | 5x | |
總放大倍數 | 用測角或輪廓目鏡 | 10x | 30x | 50x |
用雙像目鏡 | 15x | 42x | 65x | |
物方視場（mm） | 用測角或輪廓目鏡 | Φ20 | Φ6.6 | Φ4 |
用雙像目鏡 | Φ13 | Φ4.7 | Φ3 | |
工作距離（mm） | 用測角或輪廓目鏡 | 81 | 90 | 65 |
用測角或輪廓目鏡 | 47 | 85 | 63 | |
測量范圍與分度值 | ▼1.測量范圍與分度值 (1)X、Y坐標 測量范圍：200*100mm 分度值：0.0005mm(19JPC型) (2)瞄準顯微鏡 升降行程:120mm 立臂傾斜范圍:左右各15度 分度值:10分 照明光闌調節范圍:Φ3~Φ3mm 分度值:1mm (3)測角目鏡 角度測量范圍:360度 分度值:1分 (4)輪廓目鏡 角度測量范圍:±7度 分度值:10分 圓弧分劃板:曲率半徑R0.1~100毫米 羅紋分劃板:普通螺紋螺距t0.25~6毫米 梯形螺紋螺距t2~20毫米 (5)光學分度 測頭直徑:Φ3±0.1mm(實際直徑的極限檢定誤 0.0005毫米) 測量力:8 - 14g 最大測量深度:15㎜ (6)玻璃臺面尺寸:215×130㎜ (7)頂針架 最大夾持直徑:φ100㎜ 最大夾持長度 被測件直徑≤55mm時:750mm 被測件直徑>55m:600mm (8)高頂針架 最大夾持直徑:Φ180mm 最大夾持長度:600mm (9)V形架 左V形架前后調節范圍:前后各5毫米 右V形架前后調節范圍:向上15毫米向下3毫米
| |||
儀器精度 | 溫度要求： (1) 作室的溫度應為20℃±2℃ (2)工作室的溫度變化每小時不超過1℃ (3)被測件和儀器的溫差不超過0.5℃ 在滿足所規定的溫度要求的條件下，儀器有如下的保證： a.X、Y坐標 用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度： 19JPC：0級：（1+?L/100）um 式中L—測量長度，單位mm 儀器分劃尺按修正表進行修正時：X不大于0.0025毫米 Y不大于0.0015毫米 b.測角目鏡：測量角度的最大不準確度：不大于1分 c.雙像目鏡 合像的不穩定性：不大于0.0005毫米 合像的不正確性：不大于0.001毫米 d.光學分度頭最大不準確度：不大于1分 e.光學分度臺最大不準確度：不大于30秒 f.光學定位器 測量的不穩定性：不大于0.001毫米 測量的不準確度:不大于0.0015毫米
| |||
成像分析系統 | 標準成像配置參數 1.適配鏡：直徑：59mm,放大倍率：0.5倍 內調焦距：0～3mm 調焦后可鎖緊 2.攝像機：高速USB2.0接口，可達480Mb/s 靈敏度：1V/lux-sec(550nm) 像素點尺寸：2.2μm x2.2μm 白平衡：自動/手動 一鍵白平衡， 幀率：40fps 圖象采集分辨率格式： 支持8種格式 最大采集分辨率2592*1944 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能 基本圖像軟件參數 1.拍攝圖片上加定倍標尺 2.圖片可加文字功能 3.圖像與標尺及文字合成并保存 | |||
外型尺寸 | 980 *1020*640 | |||
重量 | 約250㎏ | |||
二、選購件
1 | 光學分度臺 測量范圍:360度 分度值(投影讀數):10秒 玻璃臺面直徑:Φ106mm |
