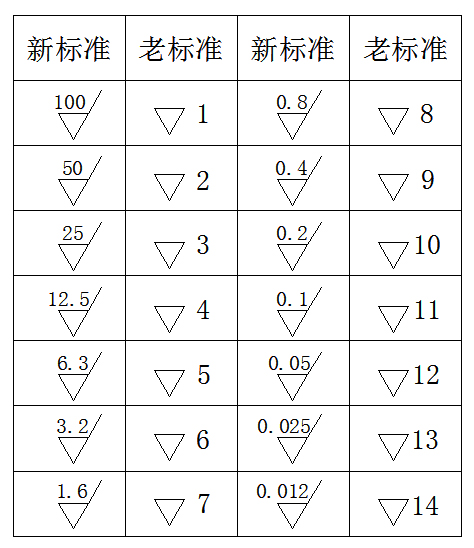

顯微鏡9J是以光切測量另件加工表面的微觀不平度。其能判國家標準GB1031-68所規定▽3-▽9級表面光潔度。（表面粗糙度12.5-0.2）對于表面劃痕、刻線或某些缺陷的深度也可用來進行測量。
一、光切法顯微鏡 9J
1.本儀器在原有的基礎上進行了光學系統升級，明場成像更清晰，避免看不清測量讀數刻線。
2.配備粗微動同軸調焦系統，粗動松緊可調，微動格值:2μm，使之更加準確的找到成像面。
3.一體化結構機身，無需另配變壓電源，操作簡潔、方便。
4. 非接觸式測量，不會破壞樣品表面層，經過計算后確定紋痕的不平度。
類 型 | 9J | |||
測量范圍不平度平均高度值（微米） | >0.8-1.6 | >1.6-6.3 | >6.3-20 | >20-80 |
表面光潔度（級別） | 9 | 8~7 | 6~5 | 4~3 |
所需物鏡 | 60X/0.55 | 30X/0.40 | 14 X/0.20 | 7X/0.12 |
總放大倍數 | 510X | 260X | 120X | 60X |
物鏡組件工作距離（mm） | 0．04 | 0．2 | 2．5 | 9．5 |
視場（mm） | 0.3 | 0.6 | 1.3 | 2.5 |
攝影裝置放大倍數 | 約6倍 | |||
測量不平度范圍 | （0.8-80）微米 | |||
不平寬度 | 用測微目鏡：0.7微米-2.5毫米 | |||
用座標工作臺：（0.01-13）毫米 | ||||
儀器重量約 | 23公斤 | |||
外形尺寸（mm） | 約180*290*470毫米 | |||
二、成套性
1 | 儀器主體：1臺 | 6 | 7倍物鏡：1組 |
2 | 測微目鏡：1只 | 7 | 14倍物鏡：1組 |
3 | 座標工作臺：1件 | 8 | 30倍物鏡：1組 |
4 | V型塊：1件 | 9 | 60倍物鏡：1組 |
5 | 標準刻尺(連盒) ：1件 | 10 | 可調變壓器：1只 |
